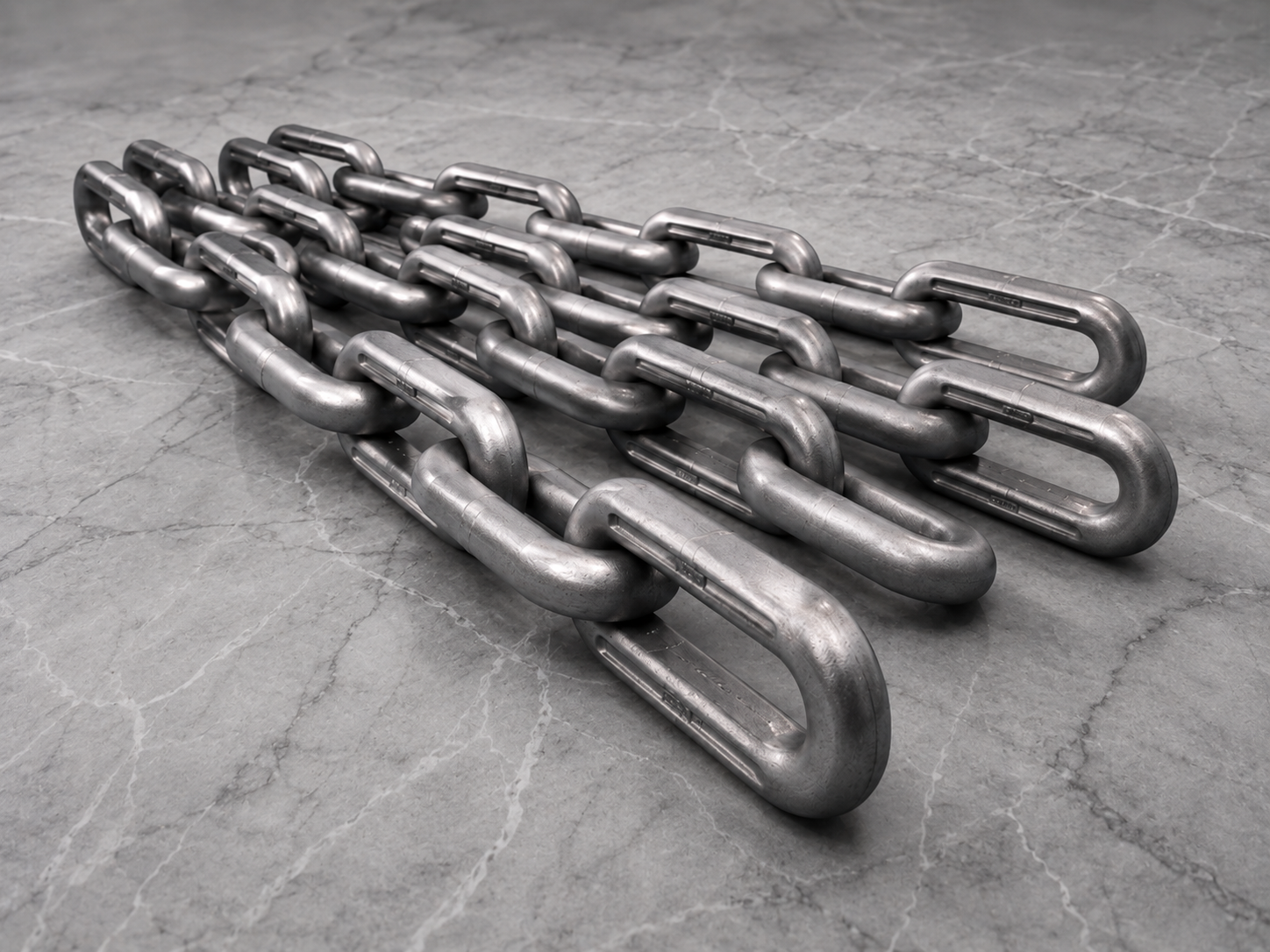

コンパクトチェーン技術データ
Execution standard: DIN22255:2012. Final load, tolerance and weight values are confirmed from the data sheet during specification review.
| 仕様 | 直径 | 厚さ | 公差 | 平リンク | 縦リンク | 荷重データ |
|---|---|---|---|---|---|---|
| Compact chain series | 26-56 mm range | データシート値 | データシート値 | 含む | 鍛造 | 見積時確認 |
| Mining compact chain | 案件別確認 | データシート値 | データシート値 | 含む | 鍛造 | 見積時確認 |
注記 / 試験情報
- Maximum elongation at test load: 1.6%.
- Minimum elongation at breakage: 11%.
- KV impact test minimum impact value: 50J.
- Fatigue test cycles: at least 70,000 times.
- Average stress: 150 N/mm2.
- Amplitude: +/-100 N/mm2.
